Soluções acústicas completas

Isolamento acústico

Tratamento e condicionamento acústico

Engenharia acústica

O isolamento acústico tem como objetivo impedir que o som se propague de um ambiente para outro. Ele atua para a redução da transmissão sonora e para vibrações estruturais através de técnicas de isolamento com densidade de massa e desacoplamento usando inclusive redução através de mudanças de impedância sonora através diversidade de materiais e suas densidades.

Esse tipo de controle é obtido por meio de materiais e sistemas construtivos específicos, como paredes duplas, portas e janelas acústicas, mantas e painéis isolantes.

O resultado é a preservação da privacidade sonora e a redução de interferências externas, garantindo conforto e tranquilidade nos ambientes nos quais se tornam indispensáveis.

Sistema box in the box

O sistema box in the box é um sistema reconhecido mundialmente como um dos sistemas de isolamento mais eficazes para um bom isolamento acústico, pois aliamos o desacoplamento total da estrutura predial, com piso flutuante, paredes desacopladas e teto flutuante com portas e visores instalados na estrutura isoladora, trata-se de uma nova "caixa" dentro do ambiente.

A seguir vamos apresentar algumas peças comumente projetadas que trabalham juntamente com o sistema box in the box para utilização em ambientes que necessitam um bom isolamento acústico.

O tratamento acústico tem como finalidade melhorar a qualidade sonora dentro de um ambiente.

Equalizando o som do ambiente através de técnicas e peças que controlam reflexão, absorção e difusão, assim como o equilíbrio das bandas de frequências proporcionando clareza e equilíbrio na audição.

Esse processo é realizado com o uso de materiais absorventes, difusores e revestimentos projetados para reduzir ecos, reverberações e distorções.

O tratamento acústico é essencial em locais como estúdios, auditórios, salas de reunião, igrejas e teatros, onde a boa inteligibilidade e o conforto auditivo são fundamentais.

Existem inúmeras técnicas e peças projetadas para a correção de cada ambiente, e essas trabalham em conjunto dependendo da demanda do projeto e seu objetivo.

A seguir vamos apresentar algumas peças comumente projetadas para utilização em ambientes que necessitam um bom condicionamento acústico.

A audiobrazil possui profissionais de grande experiência e com grande excelência atendemos todos os tipos de projetos, desde a concepção do projeto acústico até a execução com mão de obra altamente especializada em execução acústica.

Clique aqui conheça nossa calculadora de previsão acústica

• Home studios

• Estúdios de áudio e audiovisual

• Broadcasting (podcasts, emissoras de rádio e tv)

• Igrejas e templos religiosos

• Auditórios

• Shopping e galerias

• Casas noturnas e bares

• Hospitais e clínicas

• Instituições de ensino

• Ambientes corporativos e escritórios

• Auditórios e teatros

• Cinemas

Soluções completas em acústica para todos os tipos de ambientes que necessitam de Isolamento e condicionamento acústico.

A acústica é a área da ciência que estuda o comportamento físico do som, tais como a sua propagação, fenômenos e comportamentos nos diferentes meios e sua interação com superfícies e materiais.

No contexto da engenharia a acústica tem como objetivo proporcionar conforto auditivo, controlar o som em um ambiente e fora dele e garantir a qualidade da transmissão sonora, seja em ambientes residenciais, comerciais, industriais ou de espetáculos. Assim, a aplicação de princípios acústicos é essencial para criar espaços funcionais, agradáveis e eficientes para cada objetivo.

Além de especialistas de projeto temos equipe de marcenaria especializada em execução acústica, assim mantemos um alto nível de excelência em nossos serviços e soluções.

Podemos definir dois grandes segmentos de estudo nas quais possuem objetividade diferentes, são eles o isolamento acústico e o Tratamento ou condicionamento acústico.

Algumas peças confeccionadas para isolamento acústico

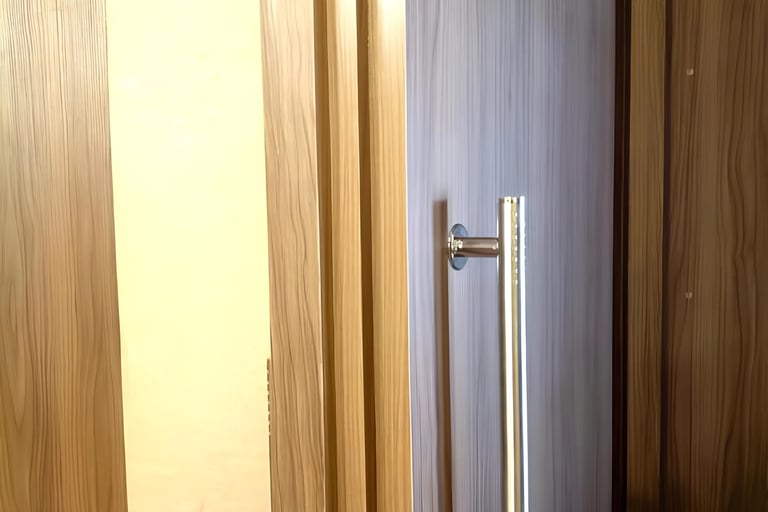

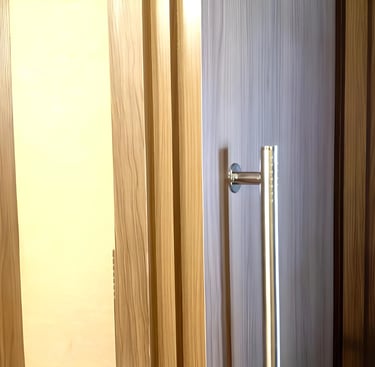

Porta acústica

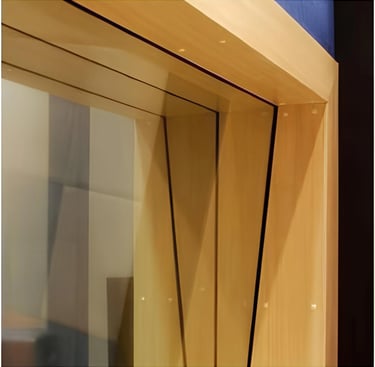

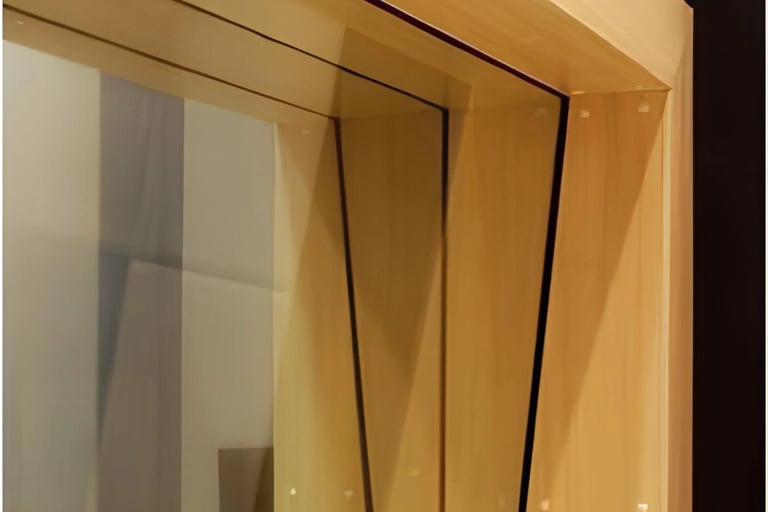

Visor acústico

Portas acústicas podem ser construídas de várias formas diferentes com materiais diversos, assim como técnicas distintas de construção e vedação de acordo com a demanda do isolamento acústico pretendido.

Geralmente construída com madeira maciça especial combinada com chapas de MDF de alta espessura em duas ou três camadas, além dos materiais internos como lã mineral de alta densidade, e dependendo do desempenho acústico é adicionado internamente chapas de aço.

Além de toda confecção da porta o cuidado com o batente e a vedação é indispensável para o alto desempenho da porta.

Usamos batente usinado e preenchido com material isolante e a vedação é feita com borracha de alta densidade, e essa borracha pode ser tanto não magnética ou não magnética, entre outras características diante do objetivo a ser alcançado.

Dependendo da porta se faz necessário dobradiças especiais para a sustenção devido a alta carga de peso.

Visores acústicos podem ser construídos de diversas formas, porém quando se necessita um alto índice de isolamento acústico é necessário vidros especiais, geralmente três ou mais vidros laminados duplos ou vidros insulados duplos em diversas espessuras com resina entre os pares e espaçamento entre os conjuntos distribuídos no caixilho.

A vedação do caixilho com o vidro deve ser muito bem feita, e se usada dois caixilhos priorizamos a desacoplamento entre eles.

O caixilho necessita ter um trabalho de isolamento interno e geralmente fazemos de madeira maciça.

Visores de alto desempenho necessitam de armaduras de sustentação em seus caixilhos para a sustenção da alta carga de peso.

Algumas peças confeccionadas para tratamento e condicionamento acústico

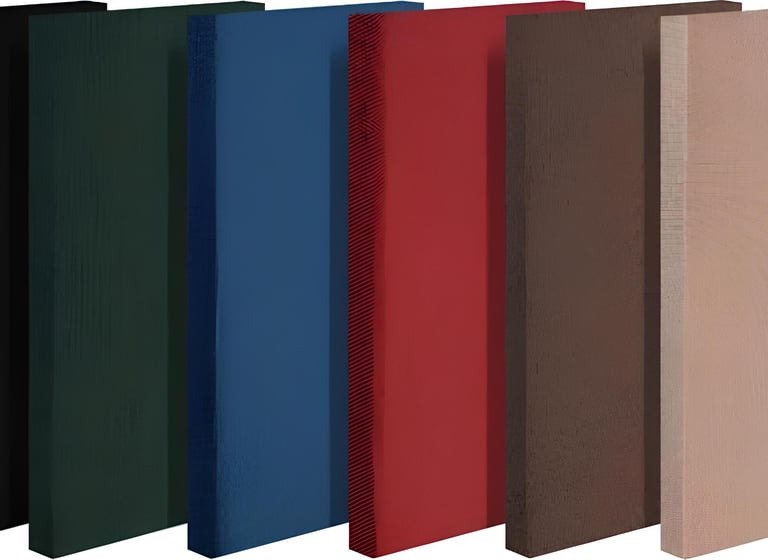

Painél absorvedor

Absorvedores

Os absorvedores têm por objetivo absorver parte da energia sonora excedente do ambiente. Podem ser projetados para controle tanto de agudos como de graves, assim como para a redução do tempo de reverberação (RT60) do ambiente.

Eles podem ter seu funcionamento baseado em perda de energia por ressonância mecânica (mais utilizados em graves) ou por porosidade (mais utilizados em agudos). As dimensões, sua construção e materiais utilizados muda o seu objetivo e a atuação da região de frequência, ao projetar o engenheiro acústico opta pela forma e materiais nos quais serão usados.

Absorvedores porosos feitos normalmente com estrutura de madeira, chapas de fibra de madeira perfurada e encapadas por tecido ortofônico que permitem a entrada da energia que é absorvida pela lã de vidro interna e liberada parte dessa energia novamente ao meio. São projetados para região média, média alta e alta do espectro, funcionando como controle da reverberação do ambiente (RT60).

Dependendo de sua atuação é projetado com densidades de materiais diferentes, assim como profundidades e dimensões distintas.

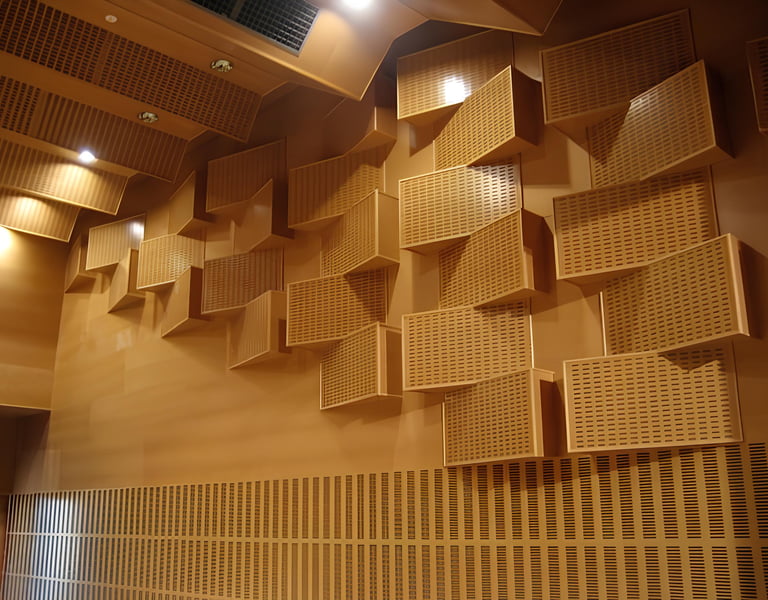

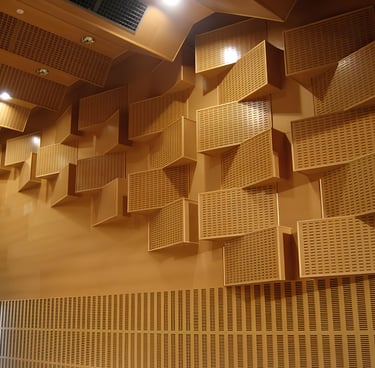

Absorvedor de Helmholtz

Absorvedor de volume desenvolvido pelo Dr. Hermann von Helmholtz que tem por objetivo usar o volume interno proporcional a onda que faz o volume absorver a frequência de grave crítica do ambiente, diminuindo e equilibrando as baixas frequências na sala. Ele funciona a partir da ressonância mêcanica na peça e assim a energia sonora é dissipada.

Existem basicamente dois tipos, um no qual a medida de profundidade é uniforme e sintonizado em uma frequência específica, e outro chamado de banda larga com medidas diferentes de profundidade ao longo da peça sintonizado em uma banda mais abrangente de frequência,.

É muito usado em algumas salas de concerto embutidos em paredes e tetos.

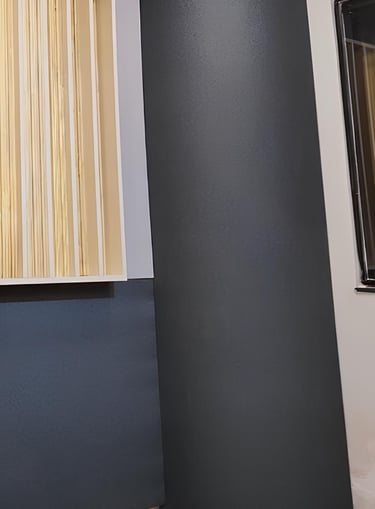

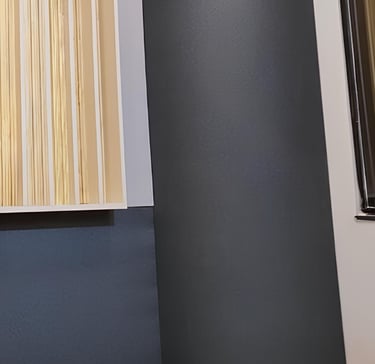

Bass trap

Absorvedor de grave muito conhecido, geralmente confeccionado de forma cilíndrica com material absorvedor em seu interior, pode ser encapado com tecido ortofônico, mas também pode ser revestido de madeira, que tem por objetivo o mesmo princípio de ressonância mecânica.

Geralmente instalados no em cantos onde o as baixas frequências tendem a se acumular.

Bass traps podem ser projetados de forma a ter uma banda de frequência mais larga.

Sanca absorvedora

Usadas de forma arquitetônica por sua beleza, sancas podem ser construídas com chapas de madeiras e com materiais absorvedores e assumir a função de absorvedoras de baixas frequências nos cantos superiores laterais da sala, desde que projetadas de forma correta para função acústica

Baffles/defletores

Baffles e defletores são peças rebatedoras do som em direção diferente ao sentido do som direto, porém ao contrário de difusores, defletores não alteram de forma considerável as características sonoras, pois não possuem grandes irregularidades em sua superfície, mantendo assim de forma rasoalvel as características sonoras da reflexão em relação ao som direto. Os rebatedores comumente usados são as nuvens acústicas.

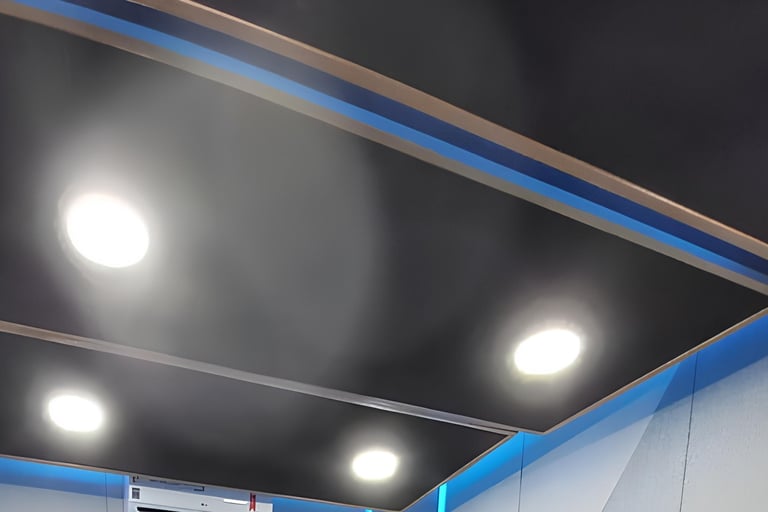

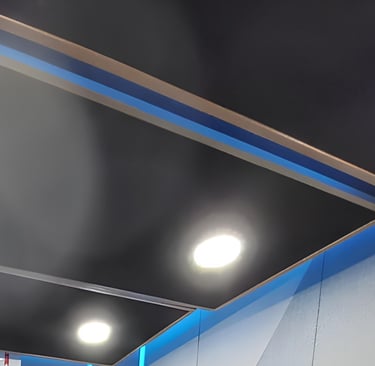

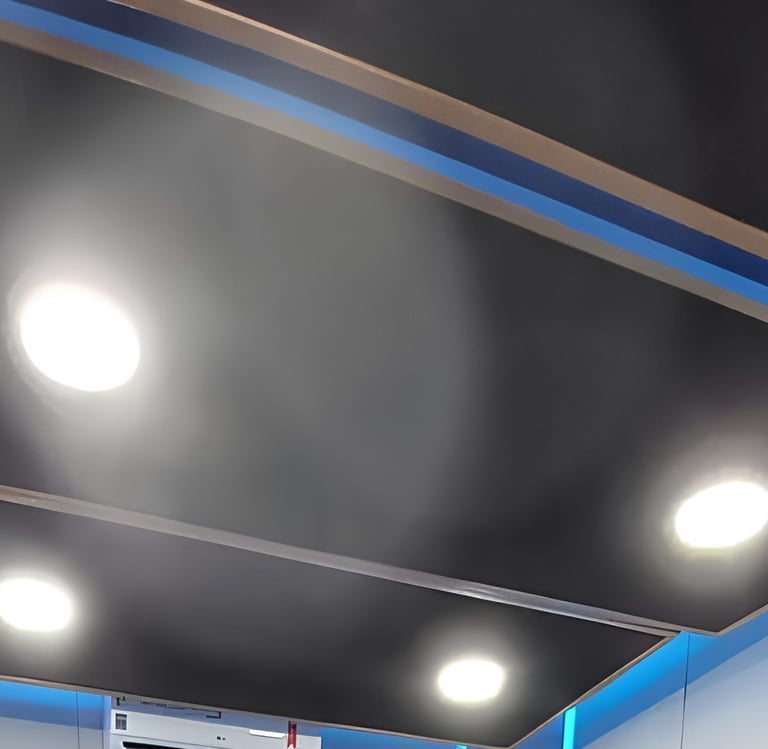

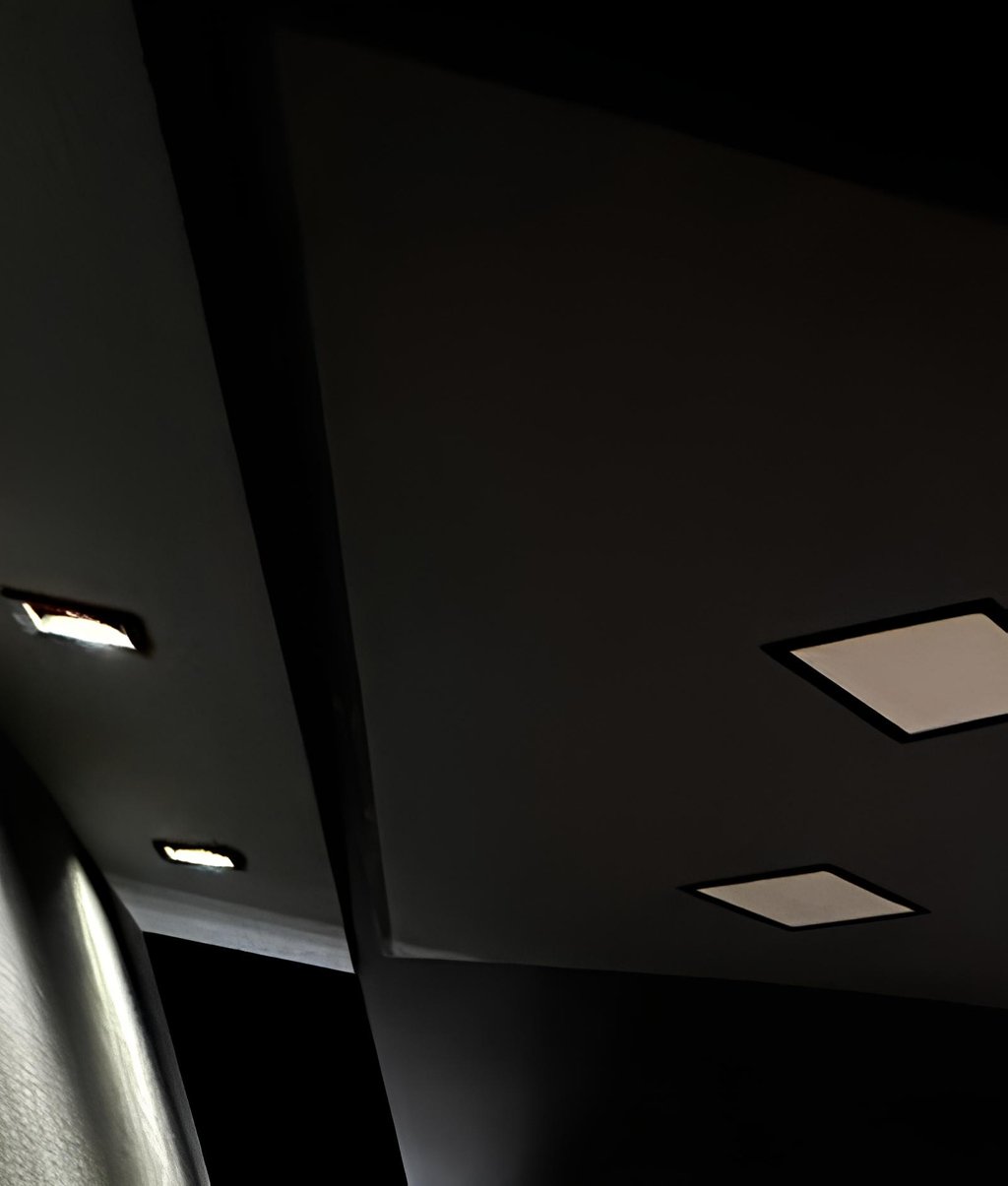

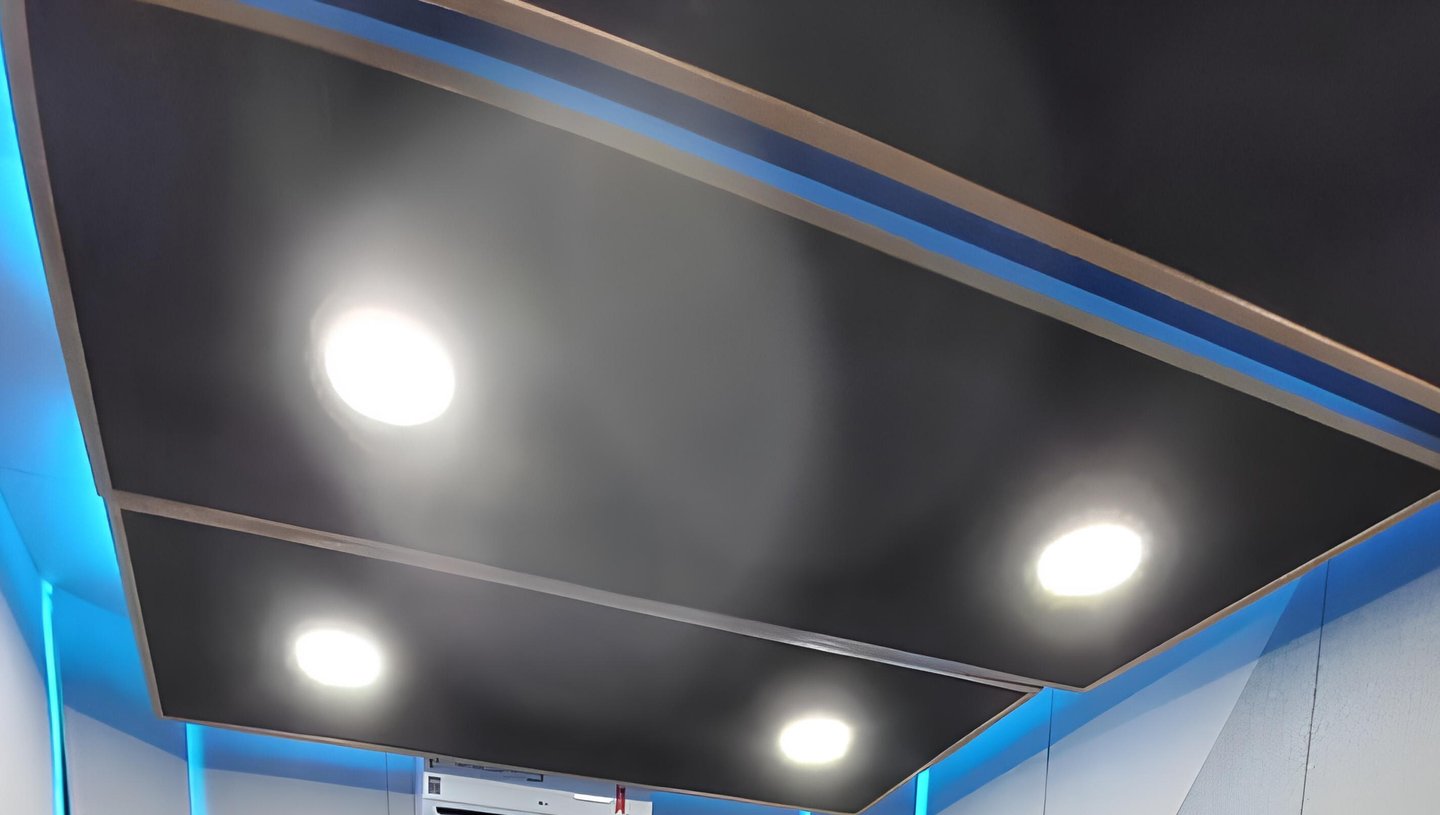

Nuvens acústicas que também são conhecidas por baflles, por sua características rebatedoras, são largamente usadas em tetos pela sua beleza arquitetônica e como função acústica para mudar o ângulo de incidência sonora entre teto e piso, pois possuem regulagem para mudança de inclinação.

Nuvens acústicas absorvedoras

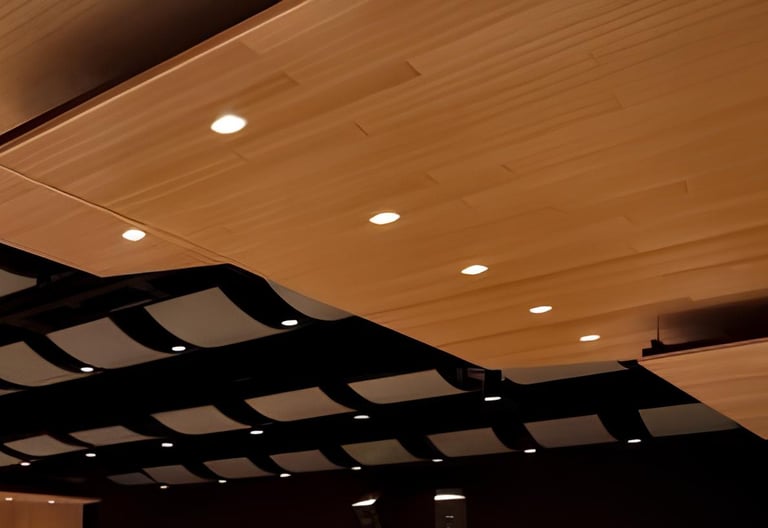

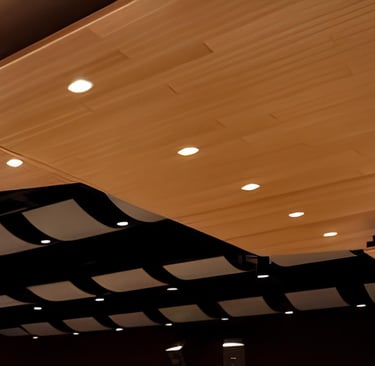

Nuvens acústicas defletoras

Geralmente construídas em uma estrutura de madeira e encapada com material poroso (tecido ortofônico normalmente) que tem por objetivo além de rebater o som em outro ângulo acaba por absorver parte da energia sonora de altas frequências.

Geralmente construídas em uma estrutura de madeira e seu tampo de madeira lisa ou outro material reflexivo o que tem como função defletora para rebater o som para outra peça ou superfície.

Difusores acústicos

Difusores acústicos são peças que tem por objetivo irradiar a energia sonora em sentidos diferentes do som direto.

O princípio da difusão acústica é promover a ”quebra” das ondas sonoras perpendiculares ao seu eixo retornando essas ondas em ângulos diferentes. As ondas sonoras na qual a peça atua retorna em ângulos distintos e com a interação de fase entre as frequências essa reflexões acabam voltando de forma suave e com outras características da original que refletiu de forma direta sobre a peça.

Possuímos alguns difusores de uso específico muito utilizados em tratamento acústico atualmente, nos quais são extremamente úteis para correção de fenômenos acústicos que soam desagradáveis para ouvidos humanos, tais como Flutter Echo, Damping, reflexão direta, entre outros.

Os difusores mudam a atuação sobre as bandas de frequências de acordo com diversos fatores, tais quais como suas relações de medidas entre as peças, profundidades e tipo de material ou madeira usada.

Existem difusores com dispersão mais ampla e fragmentada, outros com reflexão mais direta porém com ângulo diferente em relação ao som direto.

Existem diferentes combinações de dimensões e formas geométricas que podem ser utilizadas em um difusor de acordo com a necessidade do condicionamento do ambiente, cada qual é projetado e calculado para agir em determinadas regiões de frequência e posicionado dentro do ambiente de acordo com a necessidade.

Apesar dos inúmeros tipos de difusores vamos apresentar alguns de uso mais comum em muitos projetos:

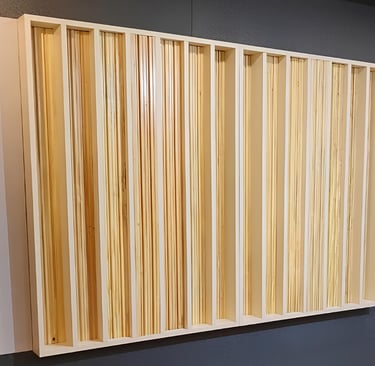

Difusor Schröder (QRD)

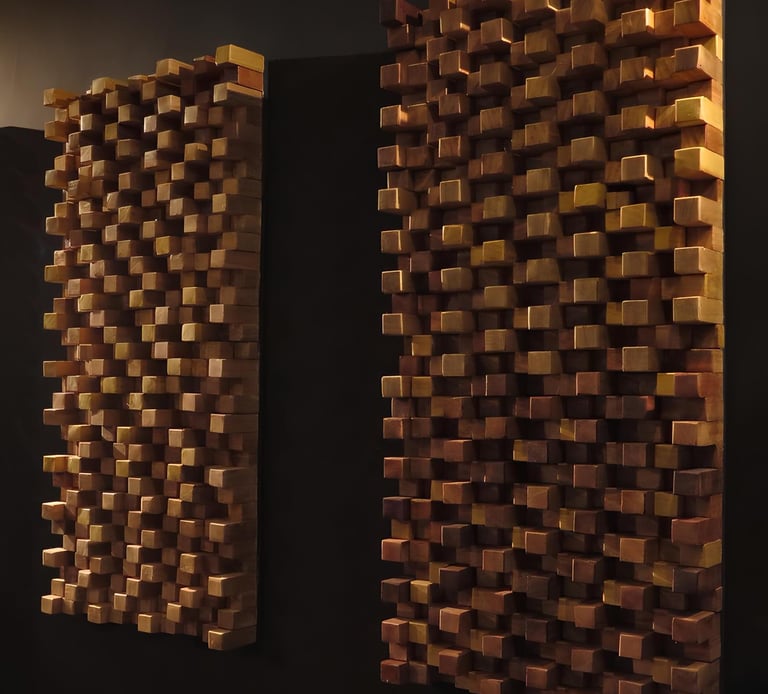

Difusor skyline

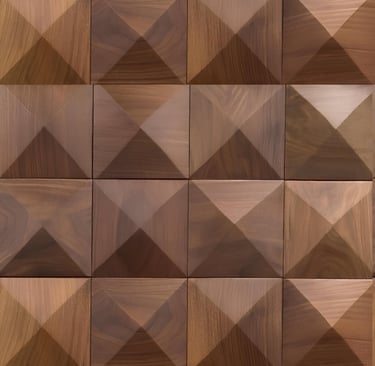

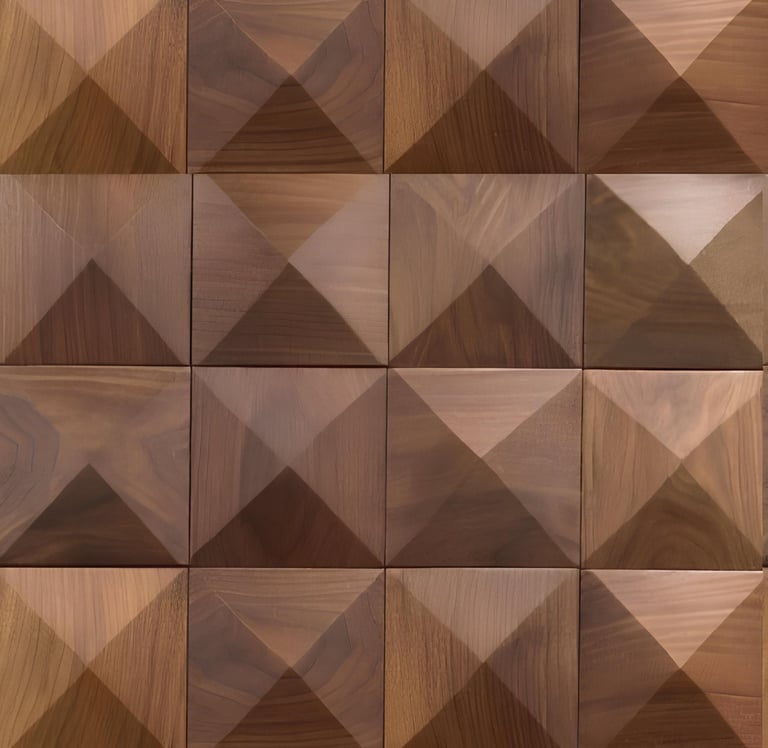

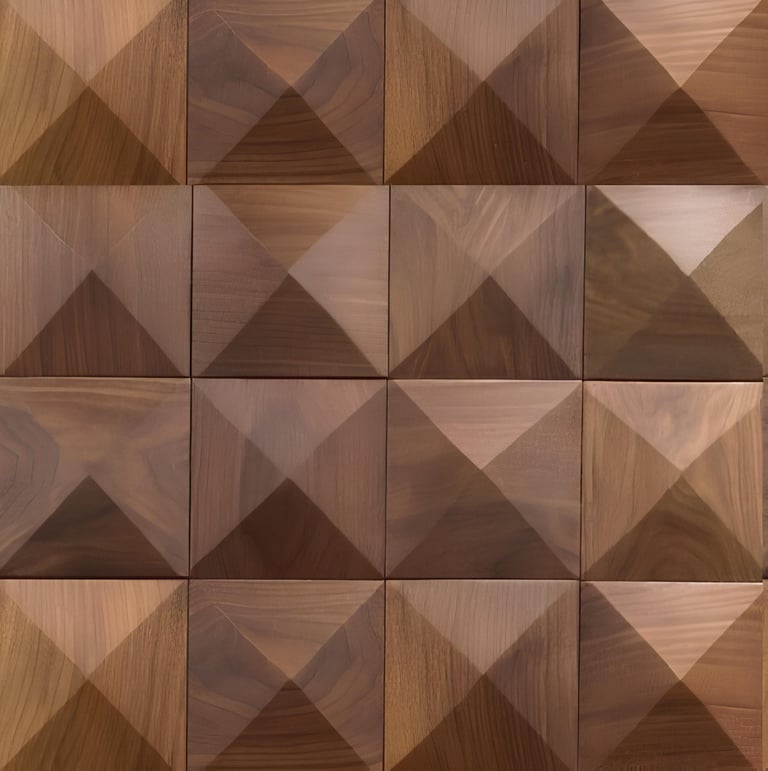

Difusor piramidal

Difusor bidimensional em forma de pirâmide que reflete as ondas nas quatro faces do prisma, mudando suas direções em lados opostos.

Difusor popularmente conhecido como QRD, desenvolvido pelo estudo do alemão Dr. Manfred Robert Schröder que chegou nos desenhos atualmente usados.

Foi desenvolvido a partir do estudo as réguas e profundidade dessas nas ilhas nas quais tem por função atuar em bandas de frequências específicas nas quais foram calculadas.


Um difusor de atuação mais ampla e com maior abrangência de bandas de frequências.

Difusor de uso específico muito utilizado no teto, daí vem seu nome, o objetivo é difundir as reflexões entre teto e piso, atualmente são usados também em paredes paralelas.

Esse difusor é formado por inúmeras peças (caibros) em forma quadrada de diversos comprimentos diferentes. A diferença entre as medidas em conjunto faz esse difusor ser específico em determinada faixa de frequência na qual foi projetado. É um difusor com uma atuação mais direta e fechada.

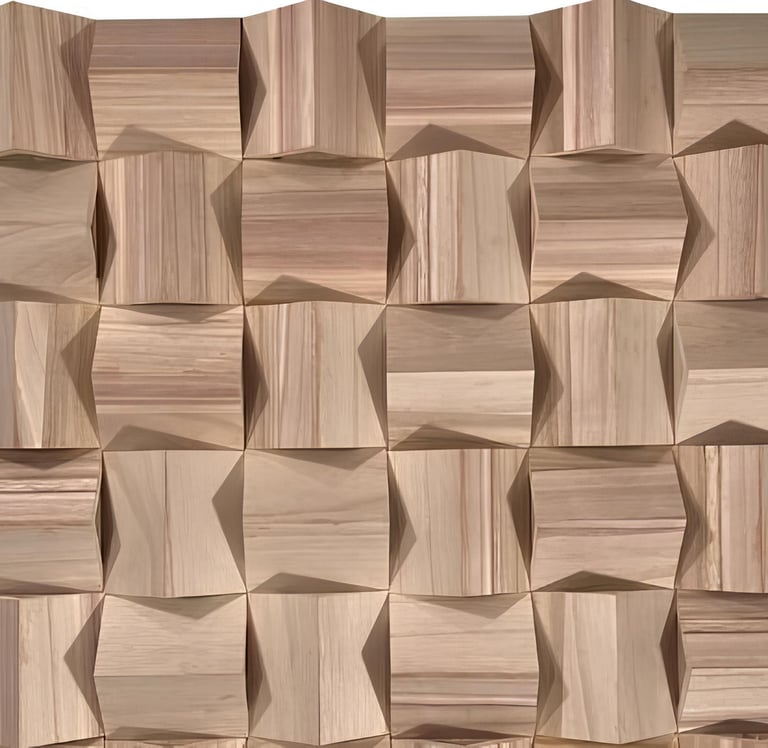

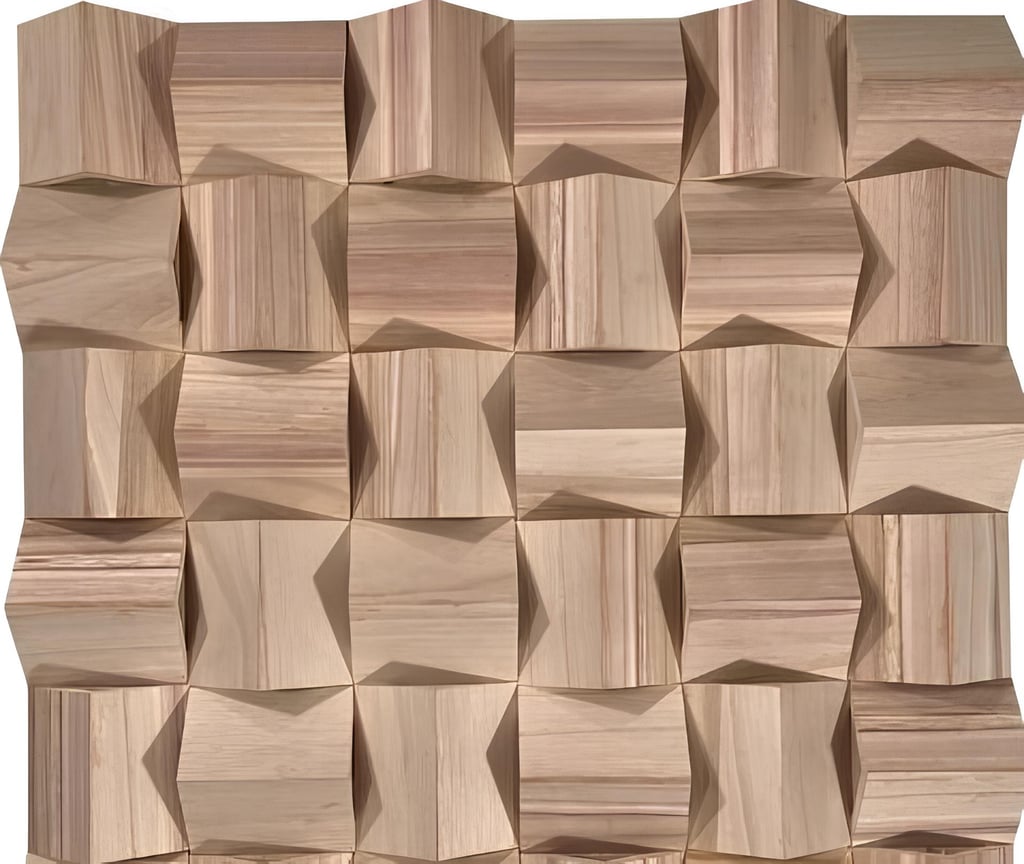

Difusor em forma de triângulo que reflete as ondas nas duas faces do triângulo, mudando suas direções em lados opostos.

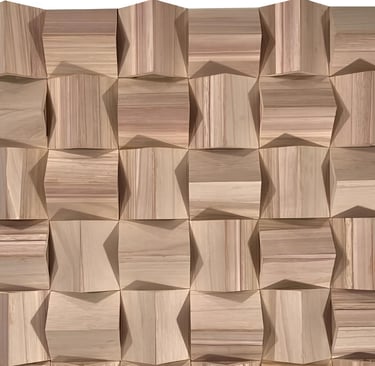

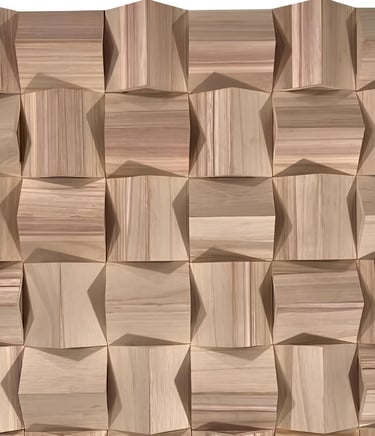

Difusor triangular

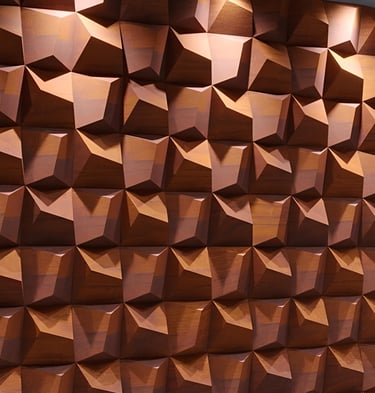

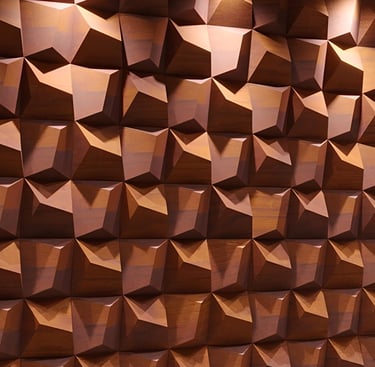

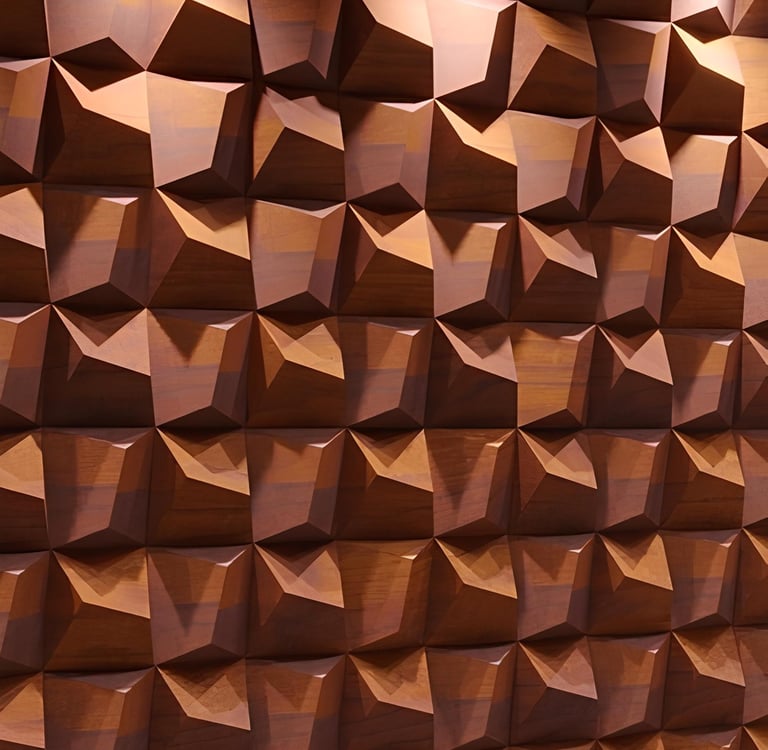

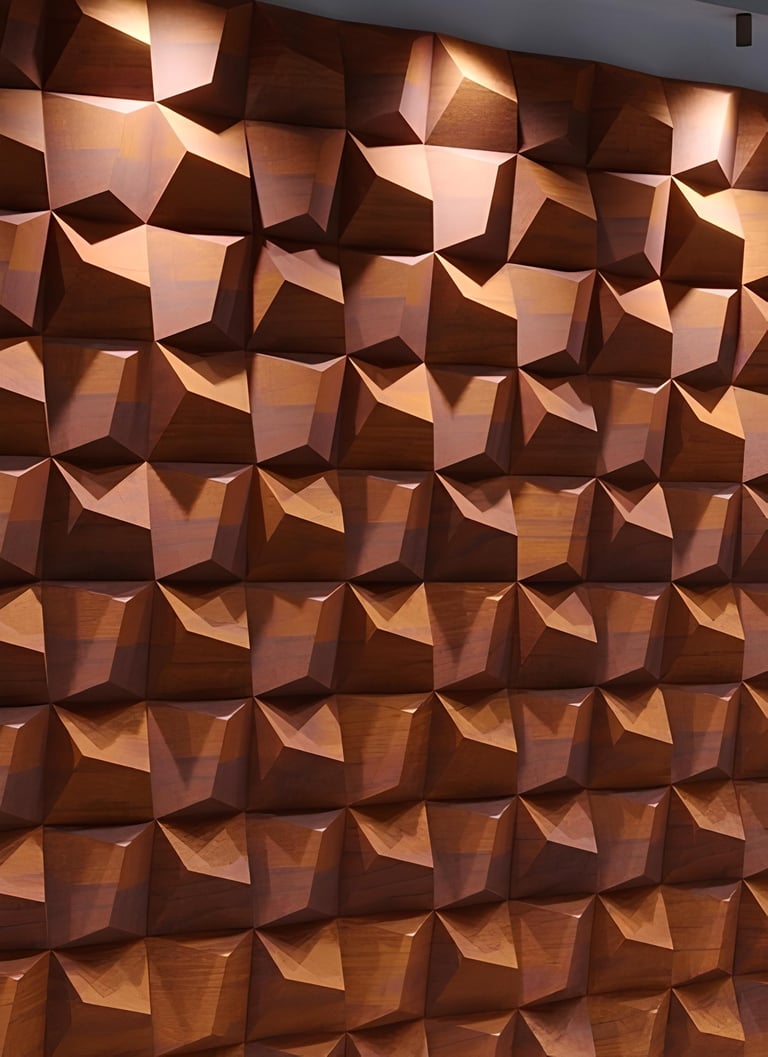

Difusor trapezoidal

Difusor em forma de trapézio, com dois lados paralelos e dois lados oblíquos, nos quais reflete as ondas em suas face em ângulos opostos e distintos.

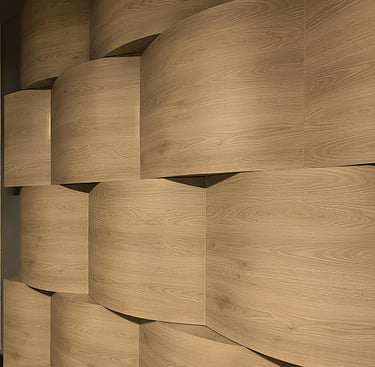

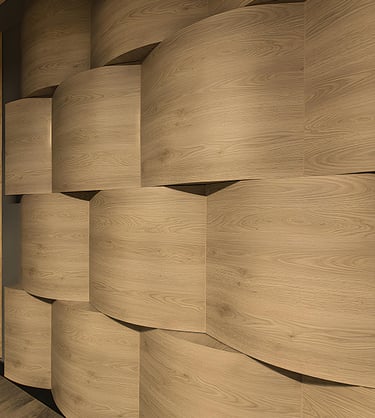

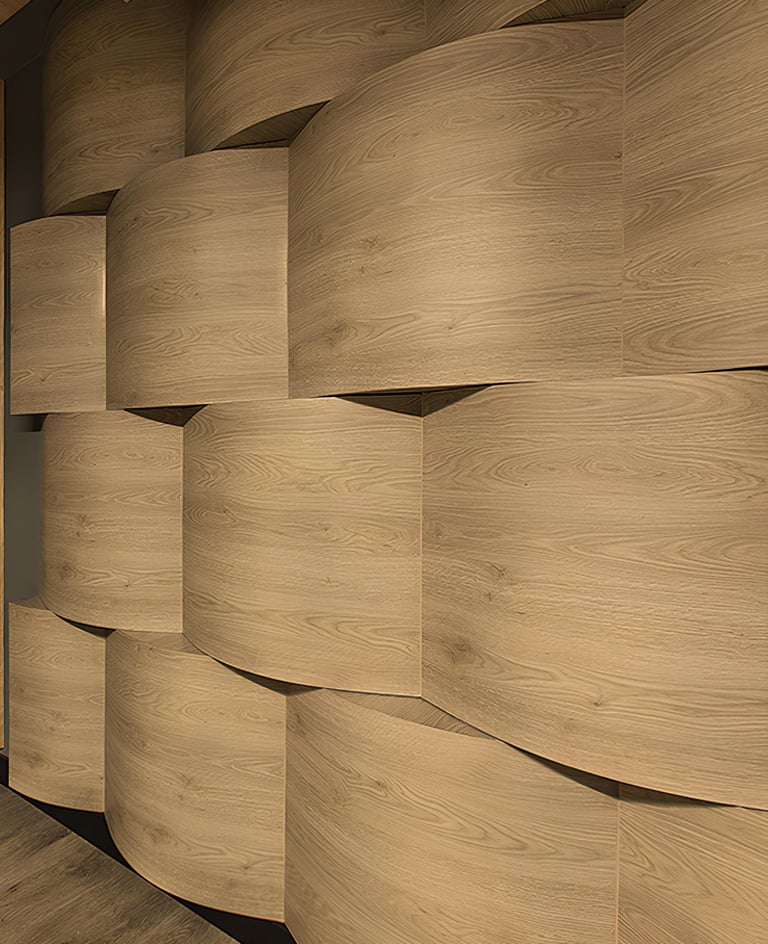

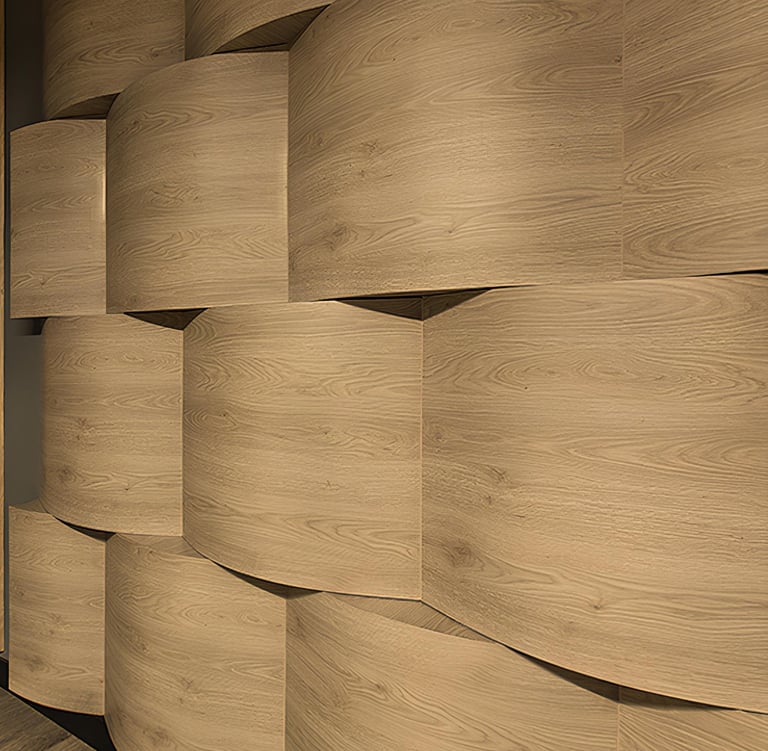

Difusor policilíndrico

Difusor em forma de cilíndrica que reflete as ondas em sua face em diversos ângulos distintos.
